Solutions • OSC Essential
Jeux de masses modulaires pour vos essais de charge
Robustes, durables et modulables, les jeux de masses OSC Essential sont conçus pour réaliser les essais et vérifications des appareils de levage et de manutention avec précision, sécurité et efficacité.
Fabriquées en acier laminé, les masses Essential permettent de composer et d’ajuster rapidement la charge d’essai selon les capacités et configurations des équipements contrôlés : chariots élévateurs, ponts roulants, monte-charges, camions ampliroll, grues mobiles, grues à tour…
Pensée pour les opérations de contrôle répétées, la gamme associe résistance mécanique, simplicité de mise en œuvre et maîtrise des manipulations. Elle s’adresse notamment aux utilisateurs et maintenanciers de chariots élévateurs, ponts roulants et nacelles jusqu’à 24 tonnes, sans contrainte particulière d’accessibilité.
Les plus de la gamme Essential
Modularité
Le système d’empilage breveté permet d’ajouter ou de retirer des masses directement sur une pile en suspension, notamment lors des essais statiques. Le code couleur et l’indication du poids sur chaque masse facilitent leur identification et la composition de la charge.
Sécurité
L’encastrement des pieds assure le blocage latéral et longitudinal. Le système de verrouillage solidarise les masses afin de constituer un ensemble monolithique et de maintenir la cohésion de la charge, y compris en situation accidentelle.
Rapidité
La conception des masses et des clés simplifie les opérations de mise en place, d’ajustement et de retrait des charges. Un espace entre les masses permet également l’introduction directe des fourches d’un chariot élévateur.
Précision
La fabrication en acier laminé et le calibrage maîtrisé permettent de constituer une charge d’essai précise et fiable. Les masses Essential offrent une précision de ± 2 %.
Une gamme complète pour composer votre charge d’essai
Masses de contrôle
Disponibles de 100 à 5 000 kg, elles permettent d’adapter la charge à chaque essai. Des fentes permettent d’ajouter des masses et leur conception assure un empilage sécurisé.
Masses panier
D’un poids de 200 kg, elles permettent d’affiner la charge. En configuration standard, elles peuvent recevoir jusqu’à 300 kg de masselottes.
Masselottes
Disponibles en 5, 10, 15 et 20 kg, elles permettent d’ajuster finement la charge d’essai.

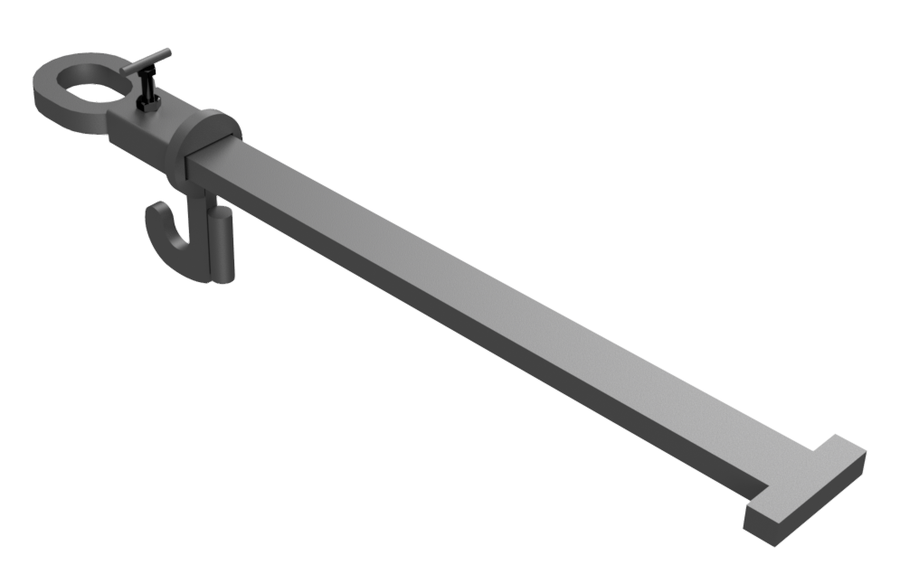

Clé de manutention
Elle permet de manipuler les masses une par une et d’empiler ou dépiler le jeu tout en limitant la hauteur sous crochet nécessaire. CMU jusqu’à 5 tonnes, système de verrouillage à mortaise.
Clé de levage
Elle assure la manipulation sécurisée du lot de masses et sa solidarisation. Disponible avec des CMU de 8,5, 17 et 24 tonnes, en deux longueurs par capacité. Elle est livrée avec manille et anneau.
Dimensions au sol
1 200 × 980 mm.
Besoin de gagner encore en flexibilité ?
Essential peut recevoir l’option Flex Load, avec une masse panier de 200 kg et deux paniers Flex de 250 kg chacun, pour faciliter l’ajustement de la charge et réduire les manipulations.
L’essentiel en chiffres
capacité d’essai maxi
masses de contrôle
emprise au sol
précision garantie

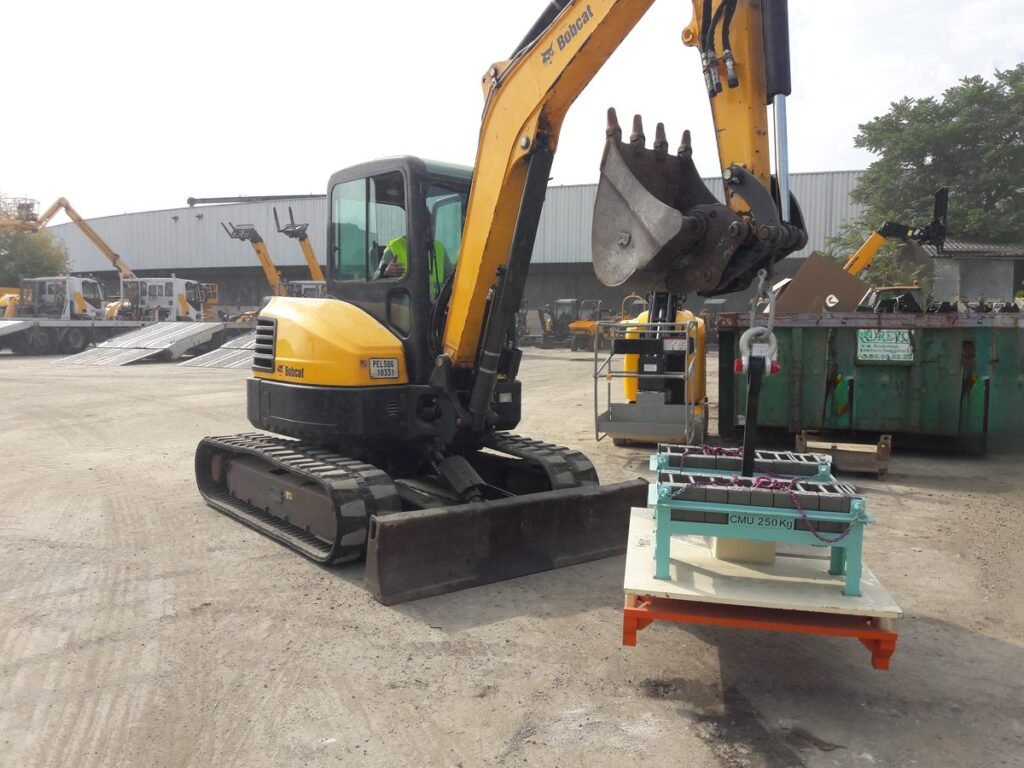

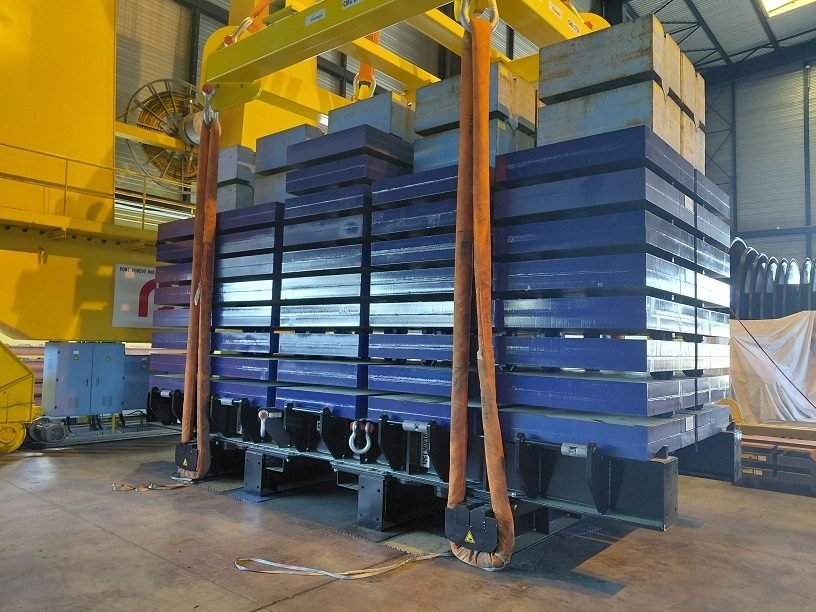

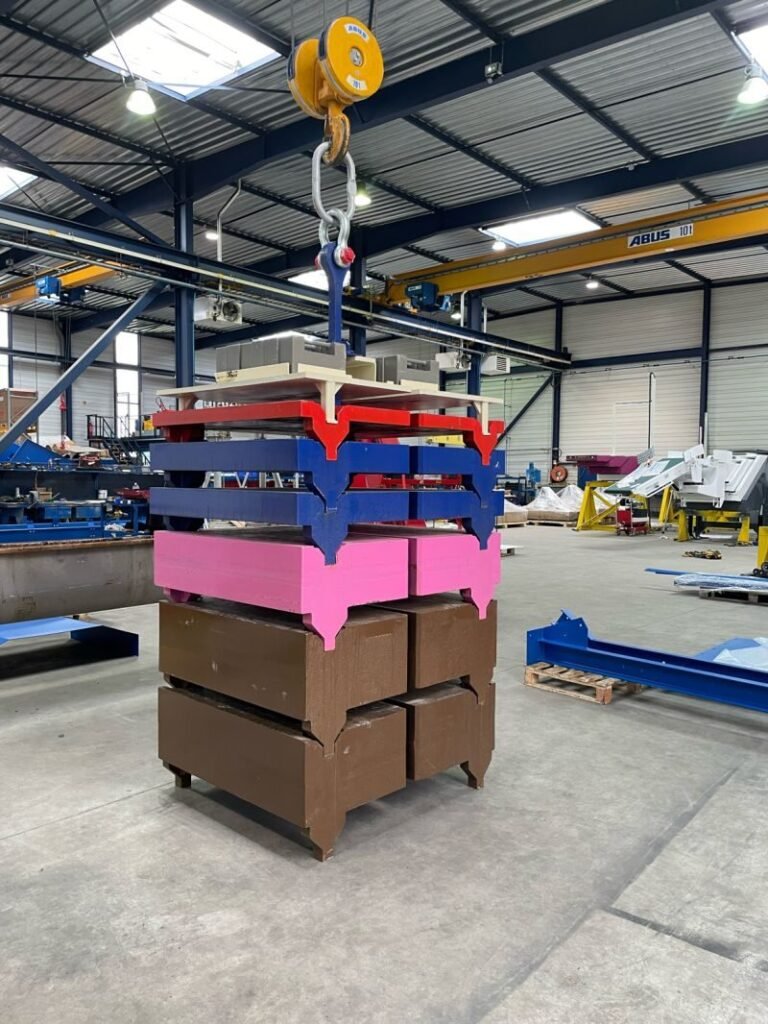

OSC Essential en situation
Caractéristiques techniques
Les références de la gamme Essential
Masses de contrôle
| Référence | Poids | Dimensions L × l |
|---|---|---|
| A | 200 kg | 1 200 × 980 mm |
| B | 250 kg | 1 200 × 980 mm |
| C | 300 kg | 1 200 × 980 mm |
| D | 500 kg | 1 200 × 980 mm |
| E | 800 kg | 1 200 × 980 mm |
| F | 1 000 kg | 1 200 × 980 mm |
| G | 1 500 kg | 1 200 × 980 mm |
| H | 2 000 kg | 1 200 × 980 mm |
| I | 3 000 kg | 1 200 × 980 mm |
| J | 4 000 kg | 1 200 × 980 mm |
| K | 5 000 kg | 1 200 × 980 mm |
Masselottes et masse panier
| Complément | Unité | Quantité par lot | Poids du lot |
|---|---|---|---|
| Lot de masselottes | 5 kg | 10 | 50 kg |
| Lot de masselottes | 10 kg | 10 | 100 kg |
| Lot de masselottes | 20 kg | 15 | 300 kg |
| Masse panier | 200 kg | 1 | 200 kg |
Les couleurs A à K identifient chaque référence sur les masses et facilitent la composition de la charge.
Exemples de configuration
Deux jeux types composés à partir des références Essential : la même logique s’applique à toute charge d’essai, jusqu’à 24 tonnes.
Jeu de 6 000 kg
| Élément | Couleur | Poids unitaire | Quantité | Total |
|---|---|---|---|---|
| Masse | A | 2 000 kg | 1 | 2 000 kg |
| Masse | B | 1 000 kg | 2 | 2 000 kg |
| Masse | C | 500 kg | 2 | 1 000 kg |
| Masse | D | 250 kg | 2 | 500 kg |
| Masse panier | E | 200 kg | 1 | 200 kg |
| Masselottes | F | 5 kg | 2 | 10 kg |
| Masselottes | F | 10 kg | 1 | 10 kg |
| Masselottes | F | 20 kg | 14 | 280 kg |
| Masse totale | 6 000 kg |
Clé de manutention CMU 5 t • Clé de levage CMU 8,5 t • Hauteur du jeu hors clé : 1 450 mm
Jeu de 5 500 kg
| Élément | Couleur | Poids unitaire | Quantité | Total |
|---|---|---|---|---|
| Masse | A | 2 000 kg | 1 | 2 000 kg |
| Masse | B | 1 000 kg | 2 | 2 000 kg |
| Masse | C | 500 kg | 1 | 500 kg |
| Masse | D | 250 kg | 2 | 500 kg |
| Masse panier | E | 200 kg | 1 | 200 kg |
| Masselottes | F | 5 kg | 2 | 10 kg |
| Masselottes | F | 10 kg | 1 | 10 kg |
| Masselottes | F | 20 kg | 14 | 280 kg |
| Masse totale | 5 500 kg |
Clé de manutention CMU 5 t • Clé de levage CMU 8,5 t • Hauteur du jeu hors clé : 1 360 mm
Documentation et devis
Téléchargez la fiche technique ou demandez un devis personnalisé : notre équipe vous répond rapidement.
Vous hésitez entre Essential, Spacefit et Compact ?
Partez de votre usage, pas du catalogue. Expliquez-nous quel équipement vous devez contrôler, la charge à atteindre et les contraintes de votre environnement : l’équipe OSC vous accompagne pour définir la solution adaptée à vos essais de charge.
ou appelez-nous au 03 26 61 86 54
